【geoserver实践:矢量瓦片】解决大数据量渲染问题

已被阅读 1033 次 | 文章分类:gis随笔 | 2024-03-04 23:18

如果矢量数据太大,比如GeoJSON数据上百M甚至几个G的时候,在网页上直接加载方式显然不合理,包括数据请求,交互等都不友好;所以可以通过GeoServer将矢量数据发布为服务加载

1 效果简介

主要整理完整可运行的代码;

👉1 安装geoserver并启动

👉2 安装geoserver矢量瓦片插件流程

👉3 将shp数据发布为矢量瓦片(pbf格式)完整流程

👉4 openlayers加载矢量瓦片完整代码

👉5 最终测试效果,动图效果经过压缩 有一定失真。

(1) 使用矢量瓦片加载一份全球边界shp数据,数据有近100M大小,效果如下:

小白GIS

(2) 使用矢量瓦片加载一份全国县道shp数据,数据有近400M大小,效果如下:

小白GIS

2 矢量瓦片渲染特点

👉1 跟栅格瓦片对比

相同点:都是用切片的方式加载,比如使用256*256瓦片方式渲染当前范围内瓦片,拖动时再渲染新范围瓦片

不同点:矢量瓦片可以在前端代码中自定义要素样式

👉2 跟直接GeoJSON渲染对比

较小数据无明显差别;上百M大数据;初始化和操作体验完胜,可以直接放弃请求geojson数据渲染方式,数据量大 会卡死,无法操作

3 GeoServer安装

安装过程较为简单,不做赘述;下载网址:https://geoserver.org/download/

👉操作流程:访问官网→选择DownLoad选项卡→选择Archive选项卡→选择版本→根据电脑系统版本选择安装包;本文以2.13.0 windows系统安装包安装;

图文安装可参考GeoServer入门(一)安装

4 安装矢量瓦片插件

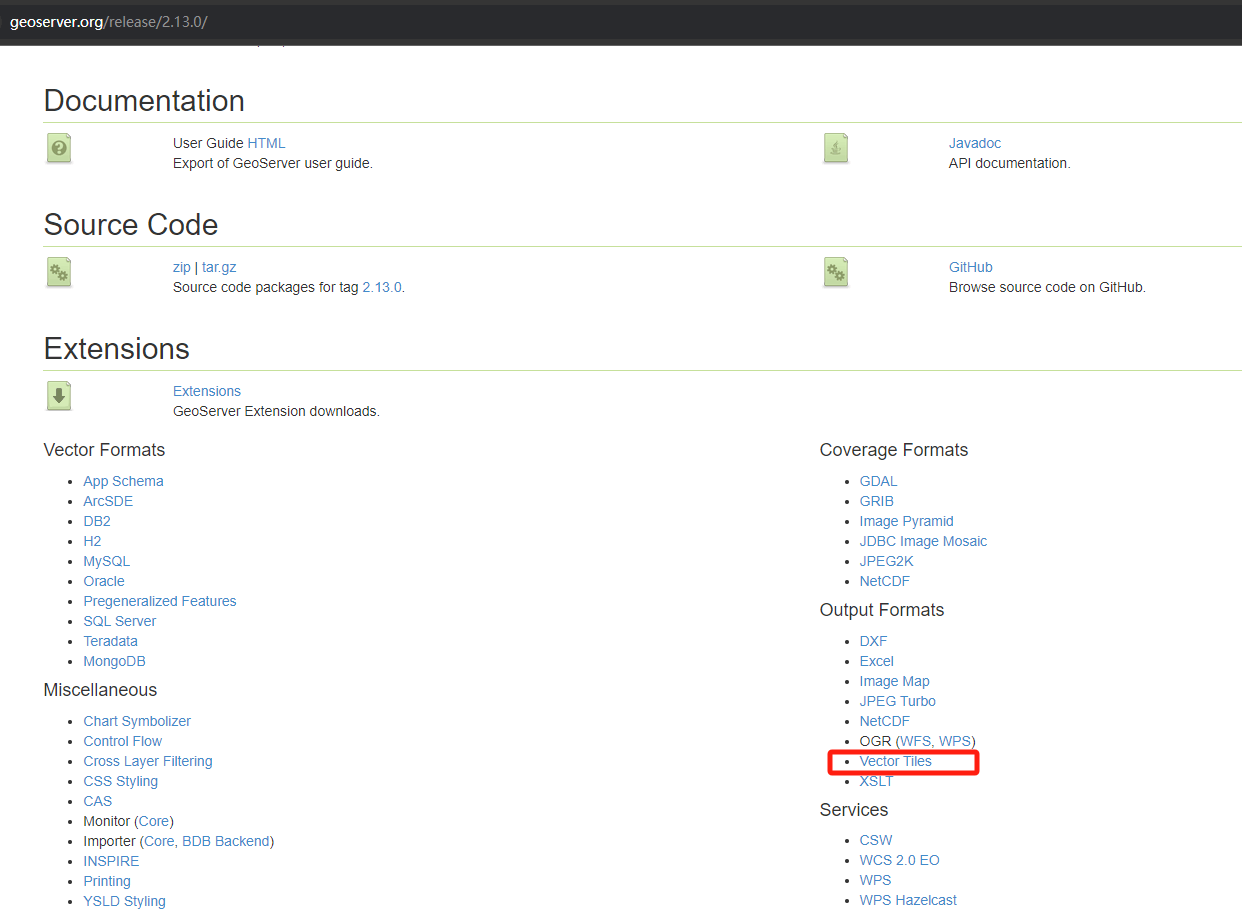

👉 1 在选择下载版本界面,滚动到Extensions项,找到矢量瓦片;并下载解压

小白GIS

小白GIS

👉2 拷贝到libs目录 D:\GeoServer 2.13.0\webapps\geoserver\WEB-INF\lib

小白GIS

注意:是WEB_INF下的lib,不是GeoServer 2.13.0目录下的lib

5 发布矢量瓦片服务

👉1 添加数据存储

小白GIS

(1) 提前将全国县道shp数据放在Geoserver安装目录;GeoServer 2.13.0\data_dir\data

小白GIS

(2) 添加shapefile格式数据源

小白GIS

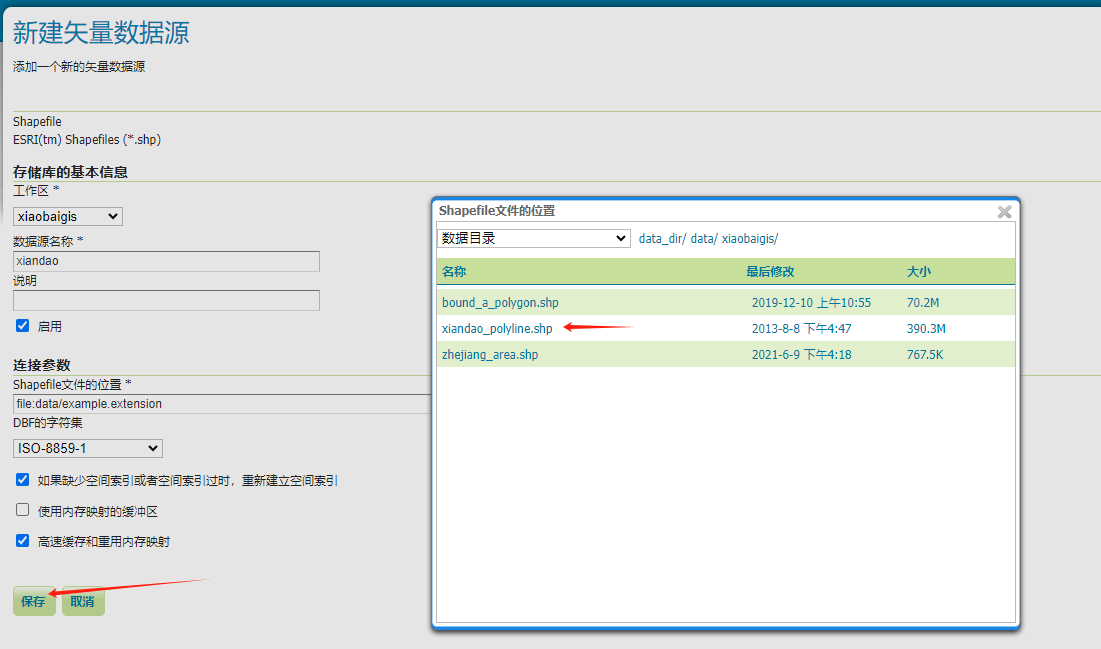

选择工作区→输入数据源名称→选择Shapefile文件

小白GIS

选择县道shp,点击保存即可

(3)保存之后会出现下图;点击发布后可以在图层中看到;

小白GIS

如果没有点击发布,也可以在图层中,选择添加新的资源,选择刚才添加的数据存储

👉2 发布图层为矢量瓦片服务

小白GIS

(1)第一步 点击图层 进入图层编辑页;可以看到有四个选项卡,

小白GIS

(2)【数据】选项卡
